Sıkça Sorulan Sorular (Otomasyon)

S.S.S.

Sizden Gelen Sorular!

İNVERTER nedir?

Asenkron motorların hız, moment ve tork ayarlarını yapabilen endüstriyel cihazlardır.

Üç ana kısımdan oluşur;

*AC kaynağı DC ye çeviren doğrultucu devresi

*Kesintisiz bir DC kaynak elde etmek için DC bara

*Motora gerekli gerilim ve frekansı ayarlayan İnvertör devresi.

S100 cihazımı üretim hattındaki motora bağlamadan önce elektrik verdim. İnvertörü motor olmadan test ederken hızlanma sırasında çıkış voltajında düşüş görünüyor. Üretim hattında kullanmadan önce invertörün çalışıp çalışmadığını test etmem gerekiyor.

Sorun çıkış terminalinin (motor) invertöre bağlı olmamasından kaynaklanmaktadır. Yazılım, güvenlik önlemleri için bu şekilde proglamlandığından bu normal bir sonuçtur. Problem motorun invertöre bağlanmasıyla giderilebilir. Fakat aynı durumla motor bağlandığında da karşılaşılabilir. Güvenlik programı invertöreden üretilen çıkış akımı miktarına göre etkinleşir. Motor kapasitesi, çok küçük çıkış akımına neden olan invertöre kıyasla küçükse çıkış voltajı düşebilir. Eğer bu program kullanımı zorlaştırıyorsa ve son kullanıcılar tarafından talepler varsa lütfen bizimle iletişime geçin.

3 telli çalışma nedir?

3 telli çalışma, sinyal girişini mühürler ( sinyal düğmeye basıldıktan sonra açılsa bile kapalı kalır) ve bir düğmeyle inverteri çalıştırmak için de kullanılır. 3 telli çalışmayı etkinleştirebilmek için devre sırasını takip etmek gereklidir. 3 telli çalışma için minimum giriş süresi (t) 1 ms’dir ve ileri ve geri işlem komutları aynı anda girilirse işlem durur.

Frekans komutu girildiğinde inverter neden çalışmıyor?

1-Çalıştır komutunun girildiğinden emin olun.

2- ADV grubundaki Power On Run fonksiyonunu aktive edin.

3-Lütfen çıkış kontak sinyalini kontrol edin.



Hızlı Başlangıç-1 ve Hızlı Başlangıç-2 arasındaki fark nedir?

Motor invertörü rölantide başlattığında hızlı başlatma işlevi rölantinin hızını tahmin eder,hesaplar ve motorun güvenli bir şekilde çalışmasına yardımcı olur. Bu işlev, kullanılan uygulamaya bağlı olarak Hızlı Başlangıç-1 ya da Hızlı Başlangıç-2’nin seçilmesiyle çalıştırma işlevi olarak kullanılabilir. Hızlı Başlangıç-1 motor rölantideyken ve tekrar başlatıldığında çalıştırma komutunun yönü aynıysa düşük hız alanında (10 Hz veya altı) kararlı çalışmaya izin veren bir işlevdir. Eğer motor rölantideyken ve tekrar başlatıldığında çalıştırma komutunun yönü ters ise , normal hız bulunamayabilir. Hızlı Başlangıç-2 işlevi motorun rölanti yönünden ya da sürüş talimatlarından bağımsız olarak kararlı hız arama çalışmalarını gerçekleştiren bir işlevdir. Eğer motor rölanti hızı düşükse (10-15 Hz altı), olası bir dezavantaj olarak hız doğru bulunamayabilir.

EtherCAD, PLC ve S100 arasındaki bağlantıyı kurarken invertere hangi parametreler girilmelidir?

EtherCAD bağlantısında, senkronize data bağlantısı Process Data Object (PDO) aracılığla sağlanır. Proses dataları inverterden EtherCAD Master’a gönderilen TxPDO’yu ve EtherCAD Master’dan invertere gönderilen RxPDO’yu içerir. CiA402 ve LS cihaz profili gibi iki tür profil vardır. LS cihaz profili(PDO3) ile kullanıcı COM31-COM38 ve COM51-COM58 aracılığı ile inverterin nesne sözlüğünde tanımlanan verileri rastgele eşleyebilir.CiA402 profili için kontrol kelimesi, hedef hız,statü kelimesi ve hız gerçek değeri ile sabitlenmiştir.

Sensörsüz vektör kontrolü nedir?

Sensörsüz vektör kontrolü, motordan dönüş hızı geri bildirimi olmadan ancak inverter tarafından hesaplanan motorun tahmini dönüş hızı ile vektör kontrolünü gerçekleştirmeye yönelik işlemdir.V/F kontrolü ile karşılaştırıldığında, sensörsüz vektör kontrolü, daha düşük bir akım seviyesinde daha büyük tork üretebilir.Yüksek performanslı işletim için, inverter çıkışına bağlanan motorun karakteristik özelliği ölçülmelidir.Sensörsüz vektör işlemini çalıştırmadan önce parametreleri ölçmek için otomatik ayarlamayı kullanabilirsiniz(AUTOTUN). Yüksek performanslı sensörsüz vektör kontrolünü çalıştırmak için inverter ve motor kapasiteleri aynı olmalıdır. Eğer motor kapasitesi inverter kapasitesinden iki seviyeden daha fazla küçük olursa kontrol hatalı olabilir. Bu durumla karşılaşırsanız kontrol modunu V/F kontrol olarak değiştirin. Sensörsüz vektör kontrolü ile çalışırken, inverter çıkışına birden fazla motor bağlamayın.

MMC İşlevini açıklayalım.
MMC, Çoklu Motor Kontrolü anlamına gelir ve birden fazla motoru kontrol etmek için bir inverter kullanır. Bu işlev, yetersiz akış hızı ana motora iletilemediğinde inverter pompa tesisine kurulduğunda yardımcı motordan gelen akışı güvence altına almak için kullanılır. Yalnızca HVAC için, H100 ürünü çok işlevli röle çıkış terminallerinde beş parametre öğesi içerir: beş adede kadar yardımcı motorun kullanımına izin veren bir ila beş röle çıkışı.Ana motor inverter çıkışından gelen bir güç kaynağıyla birincil PID’yi kontrol eder,pompa basınç değerlerinden geri bildirim alır ve ayarlanan frekansa göre ikincil motoru çalıştırır/durdurur. Giriş gücünü invertere yönlendirin böylece yardımcı motoru çalıştırmak için güç kaynağı olarak kullanabilirsiniz.H100 dahili sistemi, ikincil motoru çalıştırmak amacıyla motora sinyal iletmek için bir röle sinyali veren yardımcı motorun çalıştırıldığı bir dizi seriye sahiptir.Bu sırayı etkileyen parametreler arasında AP1-43: Starting Aux, AP1-49: Aux On/Off Seq, AP1-55: Auto Ch Mode bulunur.
Mekanik rezonans frekanslarından nasıl kaçınılır?

Mekanik rezonans frekanslarından kaçınmak için frekans atlamasını kullanın.İnverter hızlanma ve yavaşlama sırasında belirli frekans aralıklarından kaçınacaktır.Çalışma frekansları önceden ayarlanmış frekans atlama bandı dahilinde ayarlanamaz. Frekans parametre ayar değeri (gerilim,akım, RS-485 iletişimi,tuş takımı ayarı vb.) frekans atlama bandı içindeyken çalışma frekansı arttırıldığında frekans,frekans bandının alt sınır değerinde korunur. Sonrasında, frekans parametre ayarı frekans atlama bandı tarafından kullanılan frekans aralığını aştığında frekans,yükselecektir.



Analog Giriş/Çıkış Ayarı

S: İnverter giriş çıkışı doğru tanımadığı için analog giriş çıkış sinyalinde problem var. Örnek olarak, kontrol birimi %100 giriş hızı veriyor fakat inverter sadece 57 Hz de çalışıyor. Aynı zamanda, inverter 30 Hz de çalışırken, çıkış frekansı göstergesinde sadece 29 Hz olarak görünüyor. Bu problemin herhangi bir çözümü var mı ?

C:Sahada sistem yüklendiğinde birçok beklenmedik durumla karşılaşılabilinir ve analog giriş çıkış durumu da bunlardan biri. Analogun asıl nedeni birbirine entegre edilmiş diğer cihazların mevcut sistemlerinden üretilen sinyal gürültüsüdür. Aşağıdaki yönlendirmeler, inverteri tam hız aralığında çalıştırmanın bir çözümü olabilir. İlk olarak, giriş uyuşmazlığı için, analog giriş ölçeklendirmesini değiştirmeniz gerekecektir. Yukarıdaki durumda, inverter sadece 57Hz’e kadar çalıştığı görülmektedir. Bu inverter tarafından tanınan 9.5V olacaktır. Giriş voltajı IN-05’te kontrol edilebilir. Sebep ne olursa olsun, maksimum giriş 9.5V’tur. Dolayısıyla, IN-10_V1 Voltx2’deki giriş voltajı tanıma ölçeklendirmesi 9.5 V olarak değiştirilirs, inverter yalnızca 9.5V’a kadar analog girişi alacaktır. İkinci olarak, çıktı uyuşmazlığı için, çıktı ölçeklendirmesini değiştirmeniz gerekecektir. Çıkış ölçeklendirmesi, OUT-02 & 03’te bulunan Gain ve Bias parametresi ile değiştirilebilir.

Analog Giriş/Çıkış Ayarı

S: İnverter giriş çıkışı doğru tanımadığı için analog giriş çıkış sinyalinde problem var. Örnek olarak, kontrol birimi %100 giriş hızı veriyor fakat inverter sadece 57 Hz de çalışıyor. Aynı zamanda, inverter 30 Hz de çalışırken, çıkış frekansı göstergesinde sadece 29 Hz olarak görünüyor. Bu problemin herhangi bir çözümü var mı ?

C:Sahada sistem yüklendiğinde birçok beklenmedik durumla karşılaşılabilinir ve analog giriş çıkış durumu da bunlardan biri. Analogun asıl nedeni birbirine entegre edilmiş diğer cihazların mevcut sistemlerinden üretilen sinyal gürültüsüdür. Aşağıdaki yönlendirmeler, inverteri tam hız aralığında çalıştırmanın bir çözümü olabilir. İlk olarak, giriş uyuşmazlığı için, analog giriş ölçeklendirmesini değiştirmeniz gerekecektir. Yukarıdaki durumda, inverter sadece 57Hz’e kadar çalıştığı görülmektedir. Bu inverter tarafından tanınan 9.5V olacaktır. Giriş voltajı IN-05’te kontrol edilebilir. Sebep ne olursa olsun, maksimum giriş 9.5V’tur. Dolayısıyla, IN-10_V1 Voltx2’deki giriş voltajı tanıma ölçeklendirmesi 9.5 V olarak değiştirilirs, inverter yalnızca 9.5V’a kadar analog girişi alacaktır. İkinci olarak, çıktı uyuşmazlığı için, çıktı ölçeklendirmesini değiştirmeniz gerekecektir. Çıkış ölçeklendirmesi, OUT-02 & 03’te bulunan Gain ve Bias parametresi ile değiştirilebilir.

iS7 ile Ethernet iletişiminin IP adresini nasıl ayarlayabilirim?
İlk olarak, Ethernet seçenek kartının CNF-30 Seçenek-1 tipinde tanınıp tanınmadığını kontrol edin. İkinci olarak DRV-6’yı ayarlayın. Komut kaynağı ve DRV-7. Fieldbus’a Frekans Kaynağı. İletişim için parametre ayarları COM grubunda bulunur ve IP adresi, alt ağ giriş değerleri COM-14~15’te bulunur. IP adresi, Alt ağ maskesi ve Ağ geçiti ayarları sırasıyla COM-10~11,COM-12~13 ve COM-14~15’tedir.Ancak, ayarların on altılı olarak gönüştürülmesi gerekir. (Örneğin, IP 192.168.0.1 COM-10:C0A8 (192.168), COM-11: 0001 (0.1)).

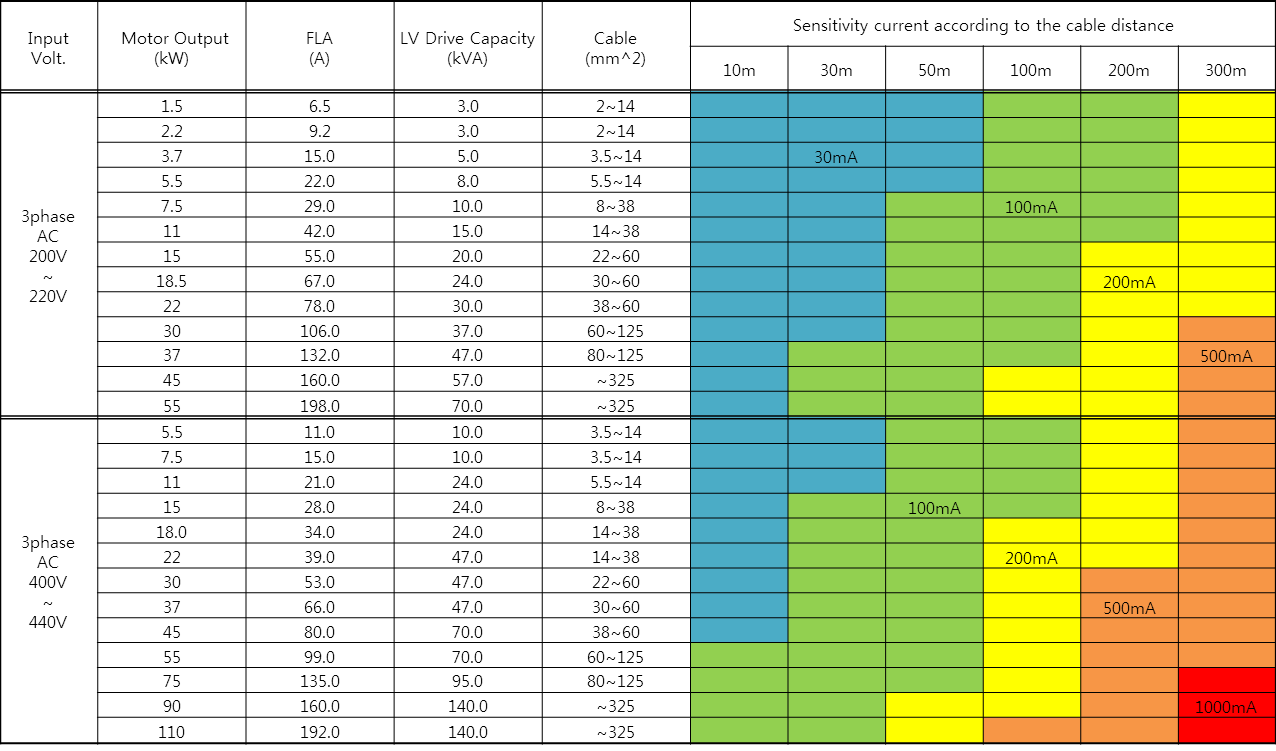

Bir LS Sürücü devresine kaçak akım rölesi takarken, kaçak akım rölesini hangi değerde seçmemiz gerekir?

Kaçak akım rölesi seçimi yapılırken motor kapasitesi, sürücü kapasitesi ,besmele gerilimi , motor ve sürücü arasındaki kablo uzunluğu ve kesitine bağlı olarak bu hesap değişecektir.

Aşağıdaki tablodan incelenebilir.

https://www.ls-electric.com/upload/faq/Table(0).png

DriveVeiw7’yi RJ45 üzerinden bağlamak istiyorum.İletişim hızını 9600 bps olarak ayarladığımda, iletişim başarısız oluyor. Nasıl düzeltebilirim?
RJ45 kablosu aracılığıyla bağlantı kurmak istiyorsanız, DriveView7’de “İletişim Hızını” 19,200 bps olarak ayarlamalısınız. Bu RJ45 bağlantısı için sabit değerdir.Modbus RTU haberleşme hızı ile ilgili parametre “S+”,”S-“ terminallerine etki eder.
Gerilim girişi için frekans referansını nasıl ayarlayabilirim?
1) 0~ 10V Giriş için bir frekans referansı ayarlamak için DRV grubundaki 07(Frekans referans kaynağı) kodunu 2(V1) olarak ayarlayın ve ardından Giriş Terminal grubundaki (IN) kod 06’yı 1 (bipolar) olarak ayarlayın. V1’e girdi sağlamak için harici bir kaynaktan gelen çıkış voltajını ya da VR Terminalinden gelen çıkış voltajını kullanın. Yalnızca ileri yönlü çalışmalar için 0-10V (tek kutuplu) aralığında değişen voltaj girişleri kullanın.
2) -10~10V Giriş için bir frekans referansı ayarlamak için DRV grubundaki 07(Frekans referans kaynağı) kodunu 2(V1) olarak ayarlayın ve ardından Giriş Terminal grubundaki (IN) kod 06’yı 1 (bipolar) olarak ayarlayın. V1’e girdi sağlamak için harici bir kaynaktan gelen çıkış voltajını ya da VR Terminalinden gelen çıkış voltajını kullanın. Negatif voltaj girişlerinin ters işlemlerde kullanıldığı her iki yön için -10 ile +10V (bipolar) arasında değişen voltaj girişleri kullanın.
Bakım sırasında inverterde bulunan analog komut değerlerini kontrol etmenin herhangi bir yolu var mı?
Görüntüleme, I İnverterde yerleşik olan İnverter Tuş Takımı Ekranı ile sağlanabilir. “İzleme Ayarı 1~3” de izlemek istediğiniz erkanı ayarlayın. Örn) 1-Frekans[Hz], 2-Gerilim[V], 3-Akım[mA] Görüntüleme seçeneklerinden “11.I1 Monitör [mA]” seçtiğinizde, analog giriş değerini tuş takımı ekranından görüntüleyebilirsiniz. ( Gelişmiş keypad için)
Bir LS VFD çıkışında dv/dt filtresi kullanılırken izin verilen maksimum kablo uzunluğu nedir?
Kullanım kılavuzundaki VFD’nin ve dv/dt filtresiz motorun maksimum kablo uzunlukları aşağıdaki tabloda listelenmiştir. (*3.7 kW’a kadar 50m 5.5 kW’ dan sonra 150m.) Ancak dv/dt filtresi kullanılırken çeşitli değişkenler dikkate alınmadan mesafe garanti edilemez. İzin verilen mesafe güç ve kablolama ortamına,filtrelerin performansına ve motorun durumuna göre değişebilir. Garantisi olmasa da, Kore’de 110kW üzerinden büyük kapasiteye sahip bir sürücü ile en düşük taşıyıcı frekansında 300 metre içinde kablolama yaptığımız bir durum da söz konusudur.
İki motor kumanda ederken Termik koruma gerekli midir?

İnverter-Motor arasındaki mesafeye /50 m’ye/100m’ye/100m’den fazlasına izin verilir. Taşıyıcı frekansı / 15 kH’den (15,0) az/10 kH’den (10,0) az/5kH’den (5,0) az. İnverter motoru aşırı ısınmadan korumak için elektron-termal koruma fonksiyonuna sahiptir. Harici termik röle kurmanıza gerek yoktur. Ancak çok sayıda mortor veya çok kutuplu motoru çalıştırdığınızda motor ve inverter arasında termik röleyi (OCR) takın.

Genel olarak, motor inverter ile çalıştırıldığında 3Hz üzerinde kullanılır. Ama eğer 3Hz’nin altındaysa çıktı almak imkansız mıdır?

En düşük frekans ile hareket frekansı aynı değildir. En düşük frekans motor sıcaklığı yükselen ve hareket eden tork dikkate alındığında yaklaşık 3Hz’dir. Ancak hareket frekansı gerçekte çıkış voltajı elde edebilecek bir nokta olarak yaklaşık 0.2~5Hz’dir.

PWM ile PAM arasındaki fark

PWM (Darbe Genişlik Modülasyonu) yumuşatılmış DC gerilimini değiştirmeden, darbedeki gerilim çıkış süresini değiştirerek gerilimi değiştirir. Akım akışı olan motorların sinüs dalgası olması için çıkış darbe genişliğini sırayla dönüştüren sinüs dalgası PWM olarak adlandırılır. Düşük frekans bölgesinin küçük tork dalgası nedeniyle ana form haline gelir. PAM (Darbe Genlik Modülasyonu) DC akım genliğini değiştirir, bu nedenle küçük harmonik bileşenler ve sürüş sesi olan özelliklere sahiptir.

Hızlı başlatma iS7 kullanırken motor ters yönde çalışıyor. Bu durumu nasıl düzeltebilirim?

iS7’de iki adet hızlı başlangıç modu vardır. “Hızlı Başlangıç-1” daha yüksek tepki süresinde hızı yakalar ve PI kazanç değerlerinde daha az duyarlıdır. “Hızlı Başlangıç-2” ise yönü tanıyabilir ve düşük hız alanında daha yüksek doğruluğa sahiptir. Ters yönde çalışmayı önlemek için “Hızlı Başlangıç-2”yi kullanın.

M100’de sürücü parametre grubuna ulaşamıyorum.

M100 durumunda “İşlem Grubu” dışında parametre grupları gizlenir. Tüm grupları etkinleştirirseniz, “İşlem Grubu”ndaki [OGr] parametresini “1” olarak ayarlamanız gereklidir. Sonrasında diğer grup Keypad üzerinde görüntülenecektir.



Parametre Kopyala/Yapıştır

Lütfen iS7 dijital yükleyiciyi kullanarak kopyalama ve geçmiş özelliğini uygularken aşağıdaki iki yöntemi bulun. 1)Fieldbus iletişimi olmayan sistem Kontrol paneli herhangi bir fieldbus iletişimi olmayan bir sistem olduğunda,parametreleri CPU’dan okumak için CNF-46 ve yeni bir sürücüye yazmak için CNF-47 kullanmak doğrudur. Okuma,CPU’dan tuş takımına kopyalamak ve yazmak ise, ayarları mevcut inverterden yeni bir invertere yapıştırmaktır. 2) Fieldbus iletişimi kullanan sistem(CC-link,CANopen,Profibus-DP gibi seçenekler) İnvertere bir seçenek kartı bağlandığında, tuş takımı aracılığıyla yapılan tüm ayarlar girilir ve seçenek kartı CPU’na kaydedilir. Bu nedenle her zaman bir Comm üzerinden geçilmesi tavsiye edilir. Fieldbus ayarlarını inverterin ana kontrol kartına uygulamak için COM-94 kullanarak güncelleme işlemidir. Ek olarak ayarları kopyalayıp tuş takımına yapıştırırken aşağıdaki adımları izleyin: 1) CNF-48=Parametre Kaydetme: Bu işlem iletişim grubu ayarlarını ana kontrol panosuna kaydeder. 2) CNF-46= Parametre Okuma ve CNF-47=Parametre Yazma: Fieldbus olmayan seçenek türü ile birebir aynı süreçtir. 3) COM-94= Comm. Güncelleme: Kopyalanmış iletişim ayarlarını yeni invertere uygular.

S100 Güvenlik işlevi nedir? (safety girişi)

Güvenlik işlevi, motor sürücü sisteminde olabilecek acil bir durumda sistemi durdurmak için kullanılan elektronik bir sistemdir. Bu işlev, sistemin beklenmedik bir şekilde çalışmasının sonlandırılmasına izin verir. Bu fonksiyon  EN60204-1 durdurma kategorisi 0’a uygun olarak çalışır. SA,SB veya SC terminallerinde herhangi bir uç bağlantısı ayrıldığında, güvenlik işlevi motoru durdurmak için anında çıkış akımını kapatır. (Röle sisteme dahil değildir.)



IG5A maksimum analog çıkış voltajı için standart nedir?
[Analog çıkış ögesi seçimi]’nin “0” olması, yani [Çıkış frekansı] olması durumunda, “10V” analog çıkış voltajı maksimum frekanstır (F21). [Analog çıkış ögesi seçimi], [Çıkış akımı] anlamına gelen “1” olarak ayarlandığında, 10V Inverter nominal akımının %150’si olacaktır. [Analog çıkış ögesi seçimi],[Çıkış voltajı] anlamına gelen “2” olarak ayarlandığında, 10V 200 V tipi İnverterdeki çıkış voltajının 282Vac ve 400V tipi İnverterdeki çıkış voltajının 10V’ı 564Vac olacaktır. [Analog çıkış ögesi seçimi] “3” olarak ayarlandığında, [İnverter DC Bağlantı Gerilimi] anlamına gelir, 10V 200V tipi İnverterdeki 400Vdc DC Bağlantı gerilimi ve 400V tipi İnverterdeki 10V, 800Vdc DC Bağlantı gerilimi olacaktır.



Röle çıkışı için FDT-4 ile BR kontrol işlevi arasındaki fark nedir?

Dikey yüklerde, çok işlevli röle ayarları çoğunlukla fren sinyallerini kontrol etmek amacıyla kullanılır. FDT-4 işlevini kullanırken röle sinyali ayarlanan frekansa göre açılır. BR kontrol işlevi ile fren sinyali kontrol edildiğinde, röle frekans ve akım koşullarına göre açılır ve kapanır konuma getirilir. BR kontrol fonksiyonu kullanılırken azalan başlangıç akımı nedeniyle daha kararlı motor kontrolüne izin verir.

RS, Lsigma, LS ve TR nedir ve ne için kullanılırlar?

VFD’nin otomatik olarak ayarlanması, sürücünün motor kontrol algoritmasını ayarlamak amacıyla bir motorun empedansını ölçtüğü işlemdir. Ölçülen değerler farklı hızlardaki gerilimi ve akımı belirlemek için kullanılır. Sonuç olarak, bu motor yükünün daha etkili bir şekilde sürülmesine ve özellikle geri besleme olmadan çalışırken (açık çevrim) daha iyi hız düzenlemesine izin verir. Ölçülen değerler Rs,Lsigma,Ls ve Tr’den oluşur. Rs bir stator direnci, Lsigma bir sızıntı,kaçak endüktansı, Ls bir stator endüktansı,Tr ise rotor için bir zaman sabitidir.

DriveView7’deki “Trend” işlevi nedir?

DriveView7 “Trend” gibi ek işlevleri destekler. Trend işlevi, kullanıcının değişkenleri bir grafik halinde gözlemlemesini sağlayan monitördür. Trend işlevinde aynı anda dört farklı kanalı izleyebilirsiniz. Bu işlev aracılığıyla kullanıcı “Çıkış frekansı”,”Çıkış Akımı”,”Çıkış voltajı”,”D/I durumu”,”D/O durumu” ve benzerlerini izleyebilir.

“Tork sınırı” ve “Durma önleme” arasındaki fark nedir?

Açıkçası, “Tork sınırı” ve “Durma önleme” benzerdir çünkü iki işlev de çıkış akımını sınırlar. Ama, farklı çalışma koşullarına sahiptirler. “Tork sınırı” tepe akımına göre çalışır ve “Durma önleme” ise akımın RMS (Ortalama Karekök) değerine göre çalışır. Tuş takımında görüntülenen mevcut değer RMS değeridir. Bu nedenle, çıkış akımı tork sınırından daha düşük seviyenin altında sınırlı görünmektedir. Tepe değeri, RMS akımının ikinin kökü ile çarpılmasıyla elde edilebilir.

S100 tek fazlı ürünün güç bağlantı şeması nasıl bağlanır?

S100 tek fazlı olması durumunda, lütfen “R” ve “T” terminallerini bağlayın. Üç adet güç giriş terminali bulunmaktadır. Ama bağlamanıza gerek olmadığı için “S” terminalinde vida yoktur.

DC Reaktör

AC/DC Diyot doğrultucu, inverterin giriş tarafında akım bozulmasına neden olabilir. Bu da sistemin verimliliğini düşüren düşük güç faktörüne neden olur. Reaktör elektrik trafosu ve elektronik cihazlar üzerinde kötü etkiler yaratan bu harmonik bozulmaları düşürebilir. Aynı zamanda AC ve DC Reaktör tesadüfi bir şekilde bir İnvertere monte edilmemelidir çünkü voltaj düşüşü meydana gelebilir.

Genişletme I/O

Örnek olarak, analog girişi için V2 terminali kullanarak Genişletme I/O kullanmanız gerekir. Bu durumda, 5G-CM terminalini ve VR+-V2-5G terminallerini bağlamanız gereklidir. Çünkü Genişletme I/O harici güç kaynağına ihtiyaç duyar.

Enkoder hatası

“1) Lütfen enkoderin teknik özelliklerini ve sürücüdeki enkoder güç kaynağı değerlerini doğru ayarlayıp ayarlamadığınızı kontrol edin.

2) Lütfen enkoder kurulumunu kontrol edin. Motor ekseni hızlı döndüğü için, mekanik titreşim enkodere zarar verebilir.

PID kontrolü sırasında Atlama Frekansı mümkün olabilir mi?

PID kontrolü durumunda, yük durumu her an değişebileceği için Atlama Frekansı işlevi kullanılamaz.

DB (Dinamik Frenleme) Birimi

11’den 22 kW’a kadar dahili DB ünitesi sunuyoruz. B1 ve B2 terminallerini DB direncini bağlamak için kullanabilirsiniz. Bağlantı sağlandığında kısa pim çıkarılmamalıdır. Ayrıca üniteyi enerji varken bağlamamalısınız

Keypad taşıma

Kabloyu (5M’ye kadar) bağlayarak, inverteri yalnızca uzak tuş takımı ile kontrol edebilirsiniz. Aynı zamanda aynı ekran içeriklerini hem uzak tuş takımından hem de gövdenin tuş takımından izleyebilirsiniz.


DB direnci ile bağlantılı olarak gerilim seviyesi (DC bara çökmesi)

“DB direnci ile ilgili voltaj özellikleri aşağıdaki gibidir. DB direncini AÇIK duruma getiren voltaj seviyesi : 798Vdc , DB direncini KAPALI duruma getiren voltaj seviyesi : 781Vdc , Aşırı voltaj hatası meydana getiren voltaj seviyesi : 8220Vdc.”

İnverter 400Hz’de çalışmıyor.

Vektör kontrol koşulu altında maksimum inverter çalışma frekansı 300Hz’dir. V/F kontrol modu durumunda, çıkış frekansı 400Hz’e kadar yükselir.

Firenleme Direnci (DB direnci)

Motor hızı inverter ile azaltılırken, motor indüksiyon jeneratörü gibi davranır ve invertere ters yönde  voltaj gönderir.(Elektrik üretir) harici olarak takılan drenç üzerinden voltaj absorbe edilir. Böylelikle DC bara şişmez ve cihaz aşırı voltaj ile alakalı bir arızaya geçmez.

Tork

Motor tarafından üretilen güce Tork diyebiliriz. Doğrudan çizgi hareketinde, güç genel olarak N birimleriyle ifade edilir. Motorlarda güç Nm cinsinden ifade edilir.

OTOMATİK AYAR ( AutoTune )

İnverter endüksiyon motorunun ve sürücü motorunun elektrik karakteristiğini okuduğunda, inverter parametreyi kendisi ayarlar. Ardından sensörsüz vektör kontrolünü düzgün bir şekilde yürütür.

İnverter deki vektör özelliği nedir?

V/F kontrol edilen AC motorlar etiket frekansından farklı bir değerde güç kaybeder.

Vektör kontrol özellikli cihazlar motorun Başlangıç frekansından sonra hep etiket tork u nu üretmek için kullanılır.

Sensörsüz Vektör İnverter nedir?

Sürücü motorun tahrik verdiği sistemden bir geri besleme bilgisi almadan motorun karakteristiğine göre çektiği akım ve oluşturduğu manyetik alan etkilerinden tahmini hesaplamalar yaparak motoru sürer.

V.V.V.F ile İnverter arasındaki fark nedir?

V.V.V.F (Değişken Gerilim – Değişken Frekansı), frekansı ve gerilimi aynı anda değiştiren değişken bir frekans çevirici yoludur. INVERTER ile aynı anlamda kullanılır.
